produto

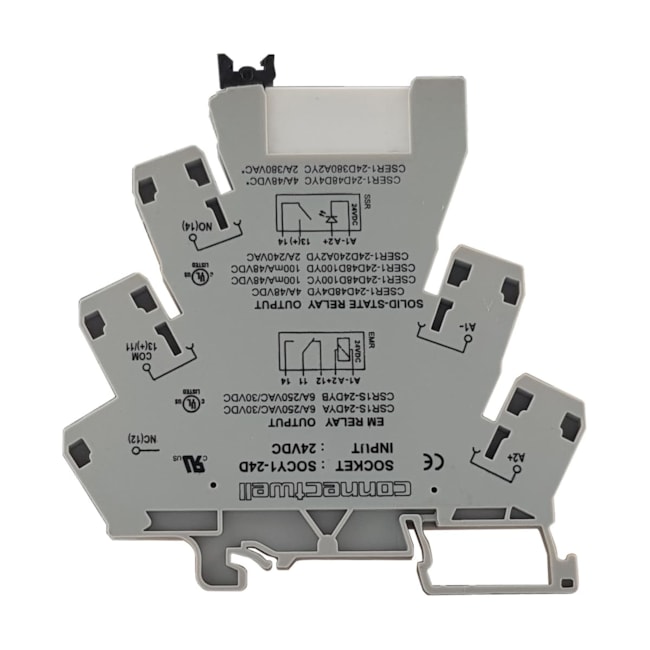

| Produto: | Acoplador à relé |
| Tipo: | CSR1S-24DYA |
| Fornecedor: | Connectwell |
| Possibilidade de interligação: | Através de ponte de ligação |
| Indicação de alimentação: | LED Verde |
| Temperatura de operação: | -40...+55°C |
| Possibilidade de montagem: | DIN 35/DIN 35-15 Rail |
| Material da caixa: | PA 6,6 |
| Cor da caixa: | Cinza |
| Tensão nominal: | 24Vdc |
| Corrente nominal de entrada: | 7mA |
| Tensão máxima de operação: | 28.8Vdc |
| Tensão de operação mínima (pick-up): | 19Vdc |
| Tensão de operação máxima (drop-out): | 5.5Vdc |
| Potência nominal de entrada: | 170mW |
| Tipo do contato: | 1NAF |
| Material do contato: | AgNi |
| Resistência de contato: | 100m ohms a 1A 6Vcc |
| Corrente de contato nominal (carga resistiva): | 6A |
| Tensão nominal de carga: | 400Vca, 125Vcc com carga reduzida |
| Expectativa de vida mecânica: | 10,000,000operações/min |
| Expectativa de vida elétrica: | NA-30000 OPS, NF-10000 OPS |
| Potência máxima de comutação: | 1500VA, 180W |
| Tipo de Conexão: | Conexão por Parafuso |
| Condutor mínimo: | 0.2mm² |
| Secção máx. do condutor: | 2.5mm² |
| Condutor min. (AWG): | 24AWG |
| Condutor máx. (AWG): | 12AWG |
| Comprimento de decapagem do fio: | 10mm |
| Torque: | 0.8Nm |
| Observações: | Compacto com 6.0mm de espessura Várias opções de tensão de operação Alta corrente de comutação: até 6A a 250VCA Baixo consumo da bobina: 175mW Indicação de operação por LED Possibilidade de jumpeamento até 10 pólo com uma única ponte de ligação Jumpeamento para 'n' números de relés usando uma combinação de de ponte de ligação. |
dimensão e peso
Dimensão e Peso
Dimensão do Produto: L 10,0 x C 0,7 x A 10,0cm
Peso Líquido (Produto): 0,036kg
Dimensão do Produto: L 10,0 x C 0,7 x A 10,0cm
Peso Líquido (Produto): 0,036kg
garantia
| Garantia |
| Garantia do Fabricante: 12 Meses |
| Garantia expirou? Venha fazer um orçamento gratuito com nossa assistência técnica especializada! |
| Principais equipamentos que consertamos: |
| Inversores de frequência |
| Soft-starters |
| Servo acionamentos |
| Servo motor |
| Servo drive |
| CLPs |
| PLC |
| IHMs |
| HMI |
| CNCs |
| Controladores em geral. |
sobre a marca connectwell
A Connectwell é lider na fabricação de Conectores Elétricos na Índia, e compromissada em fornecer segurança, confiabilidade e eficiência em soluções para conexões e controle, oferece uma grande gama de novos produtos incluindo conectores para PCI, módulos de interface, plugues e tomadas industriais, fontes de alimentação e ferramentas profissionais. A Connectwell está presente em diversos países dos 5 continentes, complementado por uma infraestrutura moderna.O Sistema da qualidade atende à todos os requisitos da norma ISO 9001:2015, todos os processos são mapeados pelo sistema ERP SAP R/3. Os produtos são aprovados e certificados pelos melhores institutos internacionais tais como: UL, CSA, VDE, ATEX e CE.
